大柱距問題的解決者：
隨著業主對空間利用率要求的不斷提高，滿足各行業生產制造的需求，柱距從以前的6~9m擴展到現在的12m及以上，對于12m及以上柱距，普通型檁條已經不能滿足要求，桁架式檁條就可以輕松解決該問題，為業主排憂解難。

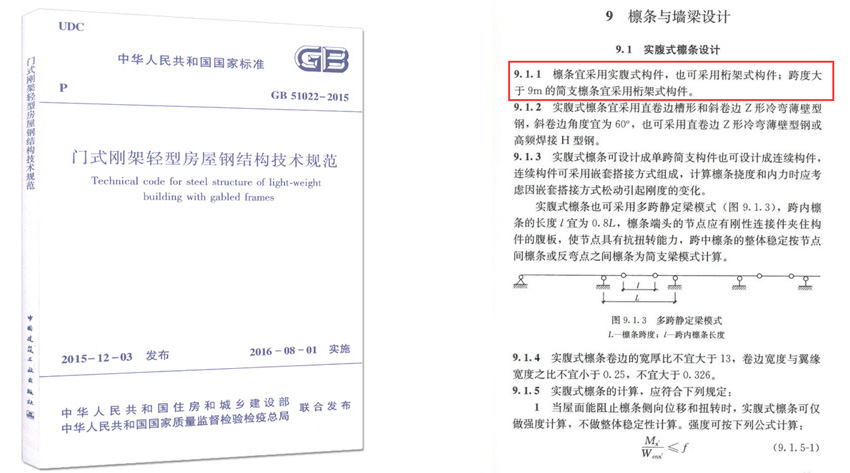

GB51022-2015【門式剛架輕型房屋鋼結構技術規范】中第九章，檁條與墻梁設計中9.1.1中明確說明“跨度大于9m的簡支檁條宜采用桁架式構件”。
定制化服務：
桁架式檁條可以根據高度、跨度、承載能力以及客戶的需求，定制化服務，R-K系列鋼桁架在標準荷載表中有多達96種型號可供客戶選擇，但不僅限于此；桁架式檁條允許管道、橋架、電氣管道從結構中穿過。
先進的吊掛系統：
由于皮特森桁架的特殊構造擁有先進的吊掛系統，無需焊接或鉆孔，就可以輕松實現吊掛問題。并且設計前期，可以提前預留位置，吊掛位置可以隨意移動，省去改造的工程量。
節省工程總造價：
皮特森鋼桁架通過節省用鋼量及先進的吊掛系統，可以節省工程總造價。同時，公司也持續不斷的研究新式桁架連接模式，從而達到降低成本，提高產品核心競爭力。業主可根據需要，選擇不同的連接方式進行使用。
C/Z檁條的替代者：
|
鋼桁架檁條與冷彎薄壁Z型檁條的技術經濟分析對比表--普通工況 |
||||
|
|
鋼桁架檁條 |
Z型檁條 |
鋼桁架檁條 |
Z型檁條 |
|
柱距 |
12m |
|||
|
間距 |
1500mm |
1500mm |
1500mm |
1500mm |
|
截面尺寸 |
PSJ-R500K01 |
XZ300*80*25*2.3/3.0 |
PSJ-R600K02 |
XZ300*85*25*2.8/3.3 |
|
材質 |
Q420 |
Q345B |
Q420 |
Q345B |
|
普通荷載 |
恒載：0.2KN/㎡；活載：0.5KN/㎡；風載：0.3KN/㎡； |
恒載：0.2KN/㎡；活載：0.5KN/㎡；風載：0.35KN/㎡； |
||
|
延米用鋼量 |
8.366kg/m |
10.373kg/m |
9.63kg/m |
13.048kg/m |
|
平米用鋼量 |
5.577kg/m*m |
6.915kg/m*m |
6.42kg/m*m |
8.699kg/m*m |
|
結論 |
針對12m柱距的屋面系統，在同等荷載要求的情況下， |
針對12m柱距的屋面系統，在同等荷載要求的情況下， |
||
|
鋼桁架檁條與冷彎薄壁Z型檁條的技術經濟分析對比表--主管線工況 |
||||
|
|
鋼桁架檁條 |
Z型檁條 |
鋼桁架檁條 |
Z型檁條 |
|
柱距 |
12m |
|||
|
間距 |
1500mm |
1500mm |
1500mm |
1500mm |
|
截面尺寸 |
PSJ-R500K02 |
(2)XZ300*80*25*2.0/2.3 |
PSJ-R600K03 |
(2)XZ300*85*25*2.3/2.8 |
|
材質 |
Q420 |
Q345B |
Q420 |
Q345B |
|
荷載要求 |
恒載：0.2KN/㎡；活載：0.5KN/㎡；風載：0.3KN/㎡； |
恒載：0.2KN/㎡；活載：0.5KN/㎡；風載：0.35KN/㎡； |
||
|
特殊荷載 |
主管線荷載：180kg/m |
主管線荷載：240kg/m |
||
|
延米用鋼量 |
9.26kg/m |
17.742kg/m |
10.62kg/m |
21.826kg/m |
|
平米用鋼量 |
6.173kg/m*m |
11.828kg/m*m |
7.08kg/m*m |
14.551kg/m*m |
|
結論 |
對于主管線吊掛情況，采用皮特森鋼桁架檁條的特殊懸掛系統，可節約48%的用鋼量； |
對于主管線吊掛情況，Z型檁條必須采用4根檁條承受懸掛系統， |
||
高頻焊檁條的替代者：
|
鋼桁架檁條與高頻焊H型鋼檁條的技術經濟分析對比表 |
||||
|
鋼桁架檁條 |
高頻焊H型剛檁條 |
鋼桁架檁條 |
高頻焊H型剛檁條 |
|
|
柱距 |
12m |
15m |
||
|
間距 |
1500mm |
1500mm |
1500mm |
1500mm |
|
截面尺寸 |
PSJ-R500K01 |
H350*150*3.2*4.5 |
PSJ-R650K02 |
H350*150*4.5*6 |
|
材質 |
Q420 |
Q345 |
Q420 |
Q345 |
|
荷載 |
恒載：0.2KN/㎡；活載：0.5KN/㎡；風載：0.45KN/㎡； |
|||
|
延米用鋼量 |
8.366kg/m |
17.91kg/m |
9.82kg/m |
24.3kg/m |
|
平米用鋼量 |
5.577kg/m*m |
11.94kg/m*m |
6.547kg/m*m |
16.2kg/m*m |
|
展開面積(m*m) |
11.3 |
15.6 |
14.6 |
19.5 |
|
結論 |
針對12m柱距的屋面系統， |
針對15m柱距的屋面系統， |
||
|
以上數據可以看出，同樣荷載的情況下，柱距要求越高，采用皮特森鋼桁架，節約的用鋼量越大，
同時可以節約超過25%的防火涂料面積，節約30%以上的屋面次結構的工程造價；
由于皮特森空腹鋼桁架檁條系統具備特殊的懸掛系統，在機電設備安裝過程中節省傳統安裝所必須的空中焊接和鉆孔，從而節約機電承包商30%以上的人工造價。
|
||||
